쿠버네티스 Yunikorn 스케쥴러

1. Yunikorn 이란 ?

• 쿠버네티스에서 동작하는 Batch , Data & ML 서비스를 위한 리소스의 파워를 unleash(해방,촉발시키는) 하는 스케쥴러다.(1)
• k8s 기본 스케쥴러의 대안으로 활용될 수 있는 스케쥴러로, 특히 다양한 리소스의 요구사항을 만족시킬 수 있는 기능들을 제공한다.

2.왜 Yunikorn?

• 기존의 k8s 스케쥴러는 CPU, Memory, GPU 등의 리소스만을 고려하여 스케쥴링을 수행하는데, 만약 다양하고 많은 양의 Pod 가 배포되고 회수되는 환경에서 필요하게되는 미세한 조정이 어려운 단점이 있다.
• 그런 부분에서 Yunikorn 은 아래에서 소개할 다양한 기능으로 단점을 보완해준다.
• yunikorn 과 함께 많이 사용되는 volcano(2) 스케쥴러가 있다.(개인적으로 volcano 가 더 어려워보여서 유니콘을 선택했다.. 유니콘은 대시보드를 제공해주는 점이 더 매력적이었고)
• yunikorn 은 apache incubator 프로젝트고 volcano 는 cnf(cloud native computing foundation) 프로젝트이다.)

3. Features

• App-aware 스케쥴링

  • k8s 기본 스케쥴러와 달리 컨텍스트 정보(사용자, 애플리케이션, 큐 등) 기반의 스케쥴링을 지원한다.
  • 리소스 총량, 공정성 정책, 우선순위 정책으로 스케쥴링 fine-grained controls (적은 범위의 제어)를 할 수 있다.
• 계층적 구조의 리소스 큐

  • 큐 간의 계층적 구조를 통해 multi-tenancy 환경에서 효율적인 리소스 할당을 할 수 있다.
• Job Ordering and Queuing
  • 작업의 우선순위를 지정하고, 작업이 큐에 들어갈 때 우선순위에 따라 큐에 배치된다.
  • FIFO, Fair, StateAware, piriority 정책을 지원한다.
• 갱 스케쥴

  • 쉽게 말해 분산 환경에서 All or Nothing 스케쥴 방식이다.
  • 애플리케이션이 필요한 리소스의 세트(묶음)을 요청하고, 이 리소스가 모두 확보될 때 한 번에 스케쥴링한다.
  • 갱 스케쥴러가 placeholder pod(임시 pod)를 배정하고, UpScaling이 일어난 후 실제 pod 와 교체되는 방식이다.
  • 갱 스케쥴을 사용할 경우 FIFO 정책을 사용하게 된다. (왜냐하면 policy 는 리소스를 부분적으로 예약하기 때문에 리소스 세그먼트가 발생할 수 있다.)

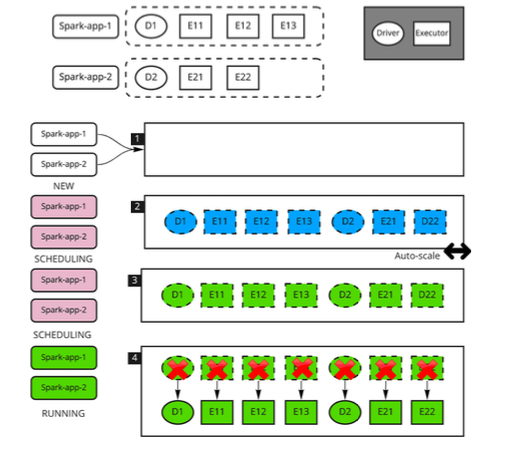

갱 스케쥴링 방식의 배포 흐름

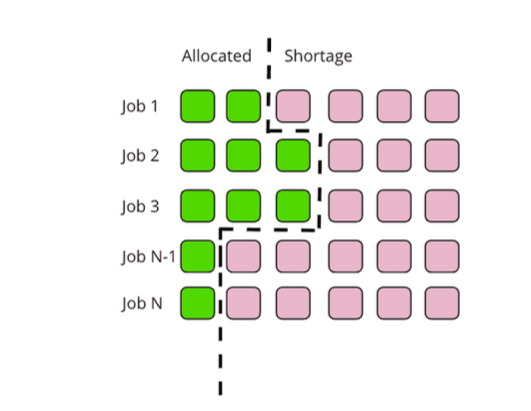

쿠버네티스 기본 스케쥴링의 파드배포

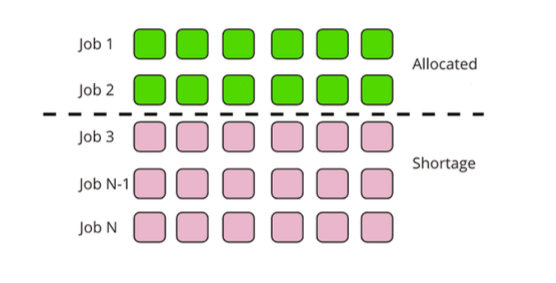

유니콘 스케쥴링의 파드 배포





4. Yunikorn 사용하기

***아래 가이드는 쿠버네티스 사용이 익숙한 사람들 기준으로 작성된 점 참고바랍니다.



A.yunikorn 설치



2가지 설치 모드

• embeddedAdmissionController

  • 쿠버네티스 기본 스케쥴러 대신 유니콘 스케쥴러를 사용하는 모드
  • api server 와 통신하는 모든 트래픽을 유니콘 스케쥴러로 라우팅한다
  • 성능이 뛰어나다고 하다..ㅇㅅㅇ
• plugin Mode

  • 기본 스케쥴러의 framework 일부로 작동하는 모드
  •  mixed workload 에 적합하다.







그리고 helm repo values.yaml 파일 작성 (4)

service:
  type: NodePort
  targetPort: 9080
  portWeb: 9889

** 다른 설정은 하지 않았고, Dashboard ingress 생성을 위해 service 만 NodePort 로 변경했다





Ingress 생성

apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: yunikorn-ingress
  namespace: yunikorn
  annotations:
    alb.ingress.kubernetes.io/scheme: internet-facing
    alb.ingress.kubernetes.io/target-type: instance
    alb.ingress.kubernetes.io/subnets: [ 사용하는 서브넷 ]
    alb.ingress.kubernetes.io/security-groups: [보안 그룹 ]
    alb.ingress.kubernetes.io/load-balancer-name: [로드밸랜서 이름]

spec:
  ingressClassName: alb
  rules:
    - http:
        paths:
          - path: /
            pathType: Prefix
            backend:
              service:
                name: yunikorn-service
                port:
                  number: 9889

helm 설치 스크립트

#!/bin/bash
helm repo add yunikorn https://apache.github.io/yunikorn-release
helm repo update


echo "install yunikorn by helm.."

helm upgrade --cleanup-on-fail \
  --install yunikorn yunikorn/yunikorn \
  --namespace yunikorn \
  --create-namespace \
  --version=1.6.0 \
  --values values.yaml

**혹시 필요한 사람을 위해 설치스크립트도 공유한다.**

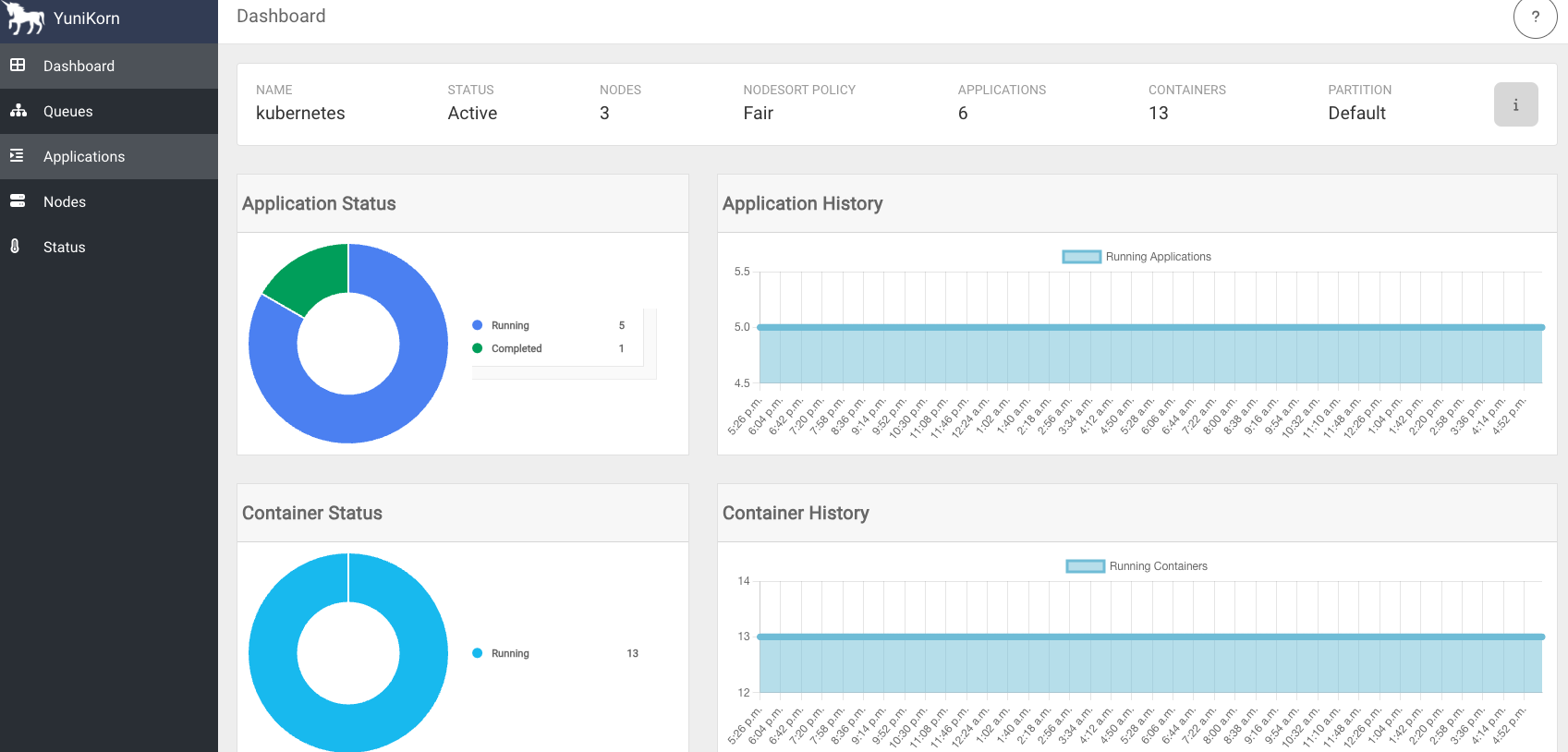

대시보드 화면

대시보드화면

B. Yunikorn 사용

• Standard mode 로 설치했을 경우 어떤 파드로 배포하더라도 yunikorn 스케쥴러가 파드를 스케쥴링한다.
• 필자의 경우 처럼 Spark Job 을 실행할때는 아래와 같이 속성값을 추가해줘야 한다

- controller.batchScheduler.enable=true
- controller.batchScheduler.default=yunikorn

* EKS 기준으로 yunikorn 을 이용해 spark job 을 배포하는 가이드는 별도로 포스팅하고, 잘 작성된 가이드로 마무리하겠다. (3)



5.출처

•  이 포스팅에 대한 설명은 함께 작업했던 강인호(aws 코리아)님께서 공유해주신 자료를 복습하고 요약하였다.

6.References

(1) https://yunikorn.apache.org/
(2) https://volcano.sh/en/
(3) https://docs.aws.amazon.com/ko_kr/emr/latest/EMR-on-EKS-DevelopmentGuide/tutorial-yunikorn.html

(4)  https://artifacthub.io/packages/helm/yunikorn/yunikorn
